D500行星减速电机系列
D500行星减速电机系列
光伏跟踪回转装置专用
D500行星减速电机系列
D500行星减速电机系列

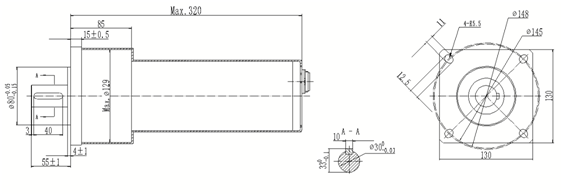

●机械尺寸(Dimensions:Unite=MM)
●性能曲线（Performance curve）
●接线说明（Wiring）
电机引线颜色 | 电机线说明 |
黑 | 负（-） |
红 | 正（+） |
黄绿 | GND |
转向 | CW |
●技术参数（Performance）
型号 | 额定电压VDC | 额定转速rpm | 额定转矩Nm | 额定功率W | 峰值转矩Nm | 减速比 | 环境温度℃ | 绝缘等级 | 防护等级 |
D5001 | 24（28） | 1.1 | 500 | 57.59 | 600 | 1476 | -40～+60 | F | IP65 |
D5002 | 24（28） | 0.75 | 500 | 39.27 | 600 | 1599.08 | -40～+60 | F | IP65 |
D5007 | 24（28） | 1.5 | 500 | 78.53 | 600 | 1476 | -40～+60 | F | IP65 |
D6601 | 24（28） | 1.5 | 660 | 104 | 950 | 1093.5 | -40～+60 | F | IP65 |
注：1.带UL认证产品，选配24V DC电压。
2.电机、减速机性能及尺寸可根据客户要求进行定制。可根据客户要求选配航空插头及对应的电缆线等。
